【予約受付中】超低ひずみヘッドフォンアンプキット
TRHPA-KIT01

web販売価格 :	￥44,000(税込) 注文受付単位：1
在庫 :	ご予約受付中
メーカー :	その他メーカ/ブランド
商品コード :	P8T31D
品名／型番 :	【予約受付中】超低ひずみヘッドフォンアンプキット / TRHPA-KIT01
登録日 :	2025.9.3
製品情報 :	詳細資料/PDF

この商品の関連ハッシュタグ

#AVキット #キット

数量：

あわせて買いたい

最少受注単位でカートに投入されます

BNCP-RCAJ RF変換コネクターニッケルメッキ
BNCP-RCAJ

￥330(税込)

在庫 : 店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします

一緒に購入

セメダイン金属CFRP用接着剤メタルロック
AY-123

￥1,210(税込)

在庫 : 店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします

一緒に購入

トランジスタ技術 2025年9月号
4910066630959

￥1,100(税込)

在庫 : 店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします

一緒に購入

概要

【只今ご予約受付中】(発売予定日：2025年11月頃)
予約受付期間：2025年9月3日(水)～2025年10月3日(金)15:00 ※第1弾締切

本製品は「トランジスタ技術2025年9月号」に掲載されている下記の基板と、
基板を組み込んで使用できるアクリルケースがセットになっています。
■超低ひずみヘッドホン・アンプ・モジュール / TRHPA-0001A ×2枚
■アナログ・オーディオ・マザー基板 / TRAMB-0001A ×1枚
※本製品は、組立が必要なキットとなります。
※各基板は、はんだ付けが必要です。

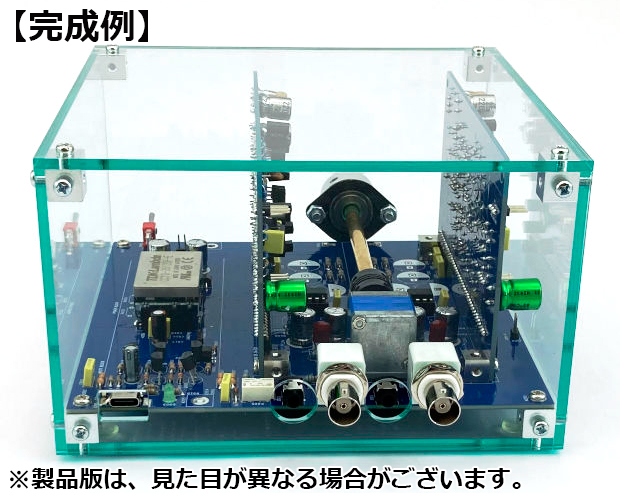

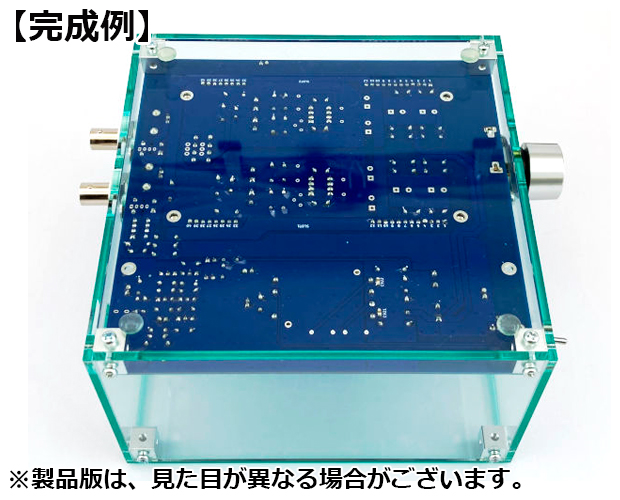

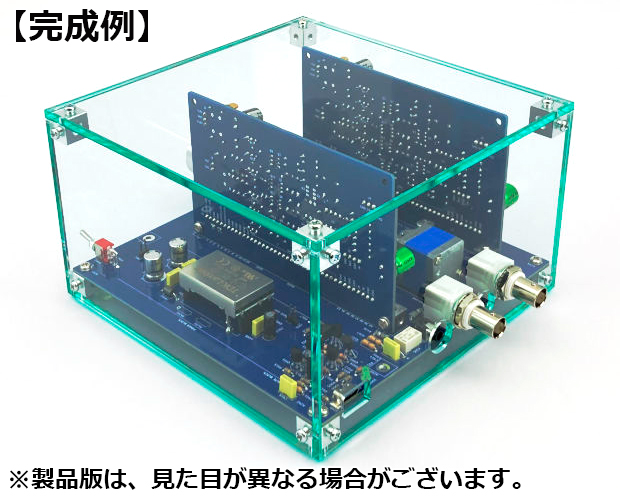

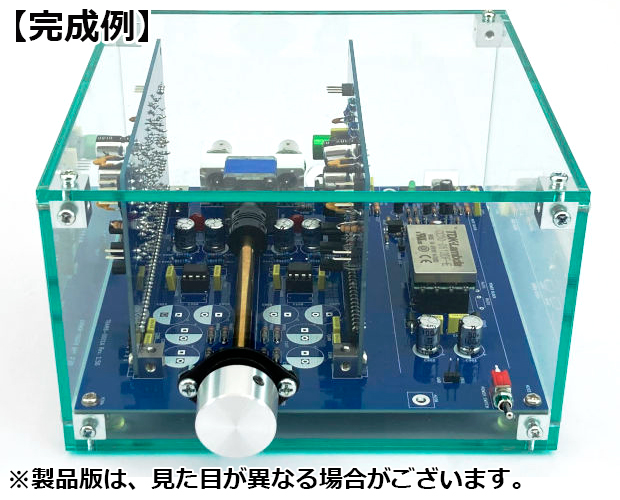

超低ひずみヘッドフォンアンプを手作りできる、すべてのパーツが揃ったフルキット
・オペアンプとディスクリート部品を組み合わせた独自の電流アシスト回路を搭載し市販製品レベルの低ひずみヘッドフォンアンプを工作で楽しめるキットです。
・モジュール構造を採用し回路図添付※しているため、回路の知識は必要ですが、将来自分だけのオリジナルモジュール基板を作成してスロットに挿入して使用することもできます。

・左右独立したモノラルヘッドフォンアンプモジュールアンプを２基搭載
・ヘッドフォンアンプモジュールはソケット式のため交換可能
・詳しい回路図付きのため将来モジュール部分を自作モジュールに変更することも可能
・大型高品質ボリュームとベアリングを採用しなめらかな操作性。
・モジュール基板を眺められるガラスカラーアクリルケース採用。
・組立のコツがわかる「組み立てのしおり」つき。

※本品はモジュール部分のみ、オンキヨー株式会社の特許回路(特許第7206472号、米国 US10862437B2)を使用しているため、
　同回路を用いての商用利用はオンキヨー株式会社にお問い合わせください。

※商品が入荷次第、順次ご発送いたします

詳細

●主な仕様
・電源電圧：USB 5.0V (TYPE-Cコネクタ)　2.4A以上(3.0A対応アダプター推奨)
　入力：ラインレベル 1系統(BNCコネクタ) 、3.5mmミニプラグ(どちらか片方のみ使用可能)
　出力：3.5mmミニプラグ
・外形寸法：157(W)×90(H)×159(D)mm(突起部は含まず)
・重量：約0.72kg

●必要な工具
・ハンダこて
・ハンダこて台
・ニッパー
・ピンセット
・プラスドライバー(1番)(2番)
・六角レンチ(1.5mm)(2.0mm)

ご注意
●本製品は音質を重視しショートタイプのミュート回路を搭載しています。
　電源投入時に入力に大きな信号電圧が入力されているとショート状態の回路に電流が流れてしまうため故障の原因となります。
　ご使用時はボリュームを絞り切った状態で電源投入していただきますようお願いいたします。
●ミュート解除後にボリュームを上げてください。
