M5StampS3A （1.27mmピッチピンヘッダ実装済）【スイッチサイエンス取寄品】

M5StampS3A （1.27mmピッチピンヘッダ実装済）【スイッチサイエンス取寄品】
M5STACK-S007-PIN127-V033

web販売価格 :	￥1,738(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P87S5F
品名／型番 :	M5StampS3A （1.27mmピッチピンヘッダ実装済）【スイッチサイエンス取寄品】 / M5STACK-S007-PIN127-V033
登録日 :	2025.8.7

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

Espressif社のESP32-S3FN8が搭載されたM5Stamp S3Aの1.27 mmピッチピン実装版です。

詳細

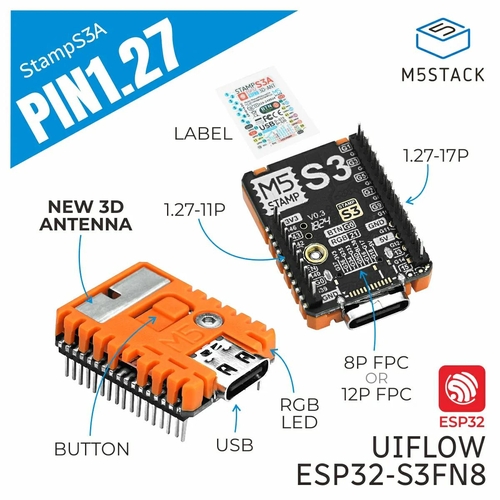

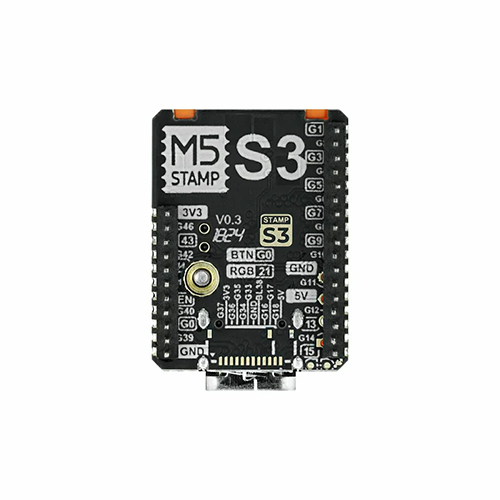

M5Stamp S3Aの1.27 mmピッチピン実装版です。表面の色はオレンジです。

Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。

特徴

240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
1.27 mmピッチSMTインターフェース
- 23本のGPIOを引き出し
8 MBフラッシュメモリ
豊富なIOピン（SMT、DIP、fly-wire）
プログラマブルRGB LEDとボタン
最適化された3Dアンテナ
開発プラットフォーム：
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

仕様

SoC：ESP32-S3FN8
DC-DCコンバータ：MUN3CAD01-SC
Flash：8 MB
電源電圧：5 V
インターフェース：
- 1 x プログラマブル物理ボタン
- 1 x プログラマブルRGB LED（WS2812B-2020）
無線アンテナタイプ：2.4 GHz 3Dアンテナ
インターフェース：
- タッチセンサ
- SD/SDIO/MMCホストコントローラ
- SPI
- SDIO/SPIスレーブコントローラ
- EMAC
- モータPWM
- LED PWM
- UART
- I²C
- I²S
- GPIO
- パルスカウンタ
23 x IOピン
- G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
I/Oピッチ： 1.27 mm
LCD FPCピッチ：0.5 mm（12または8ピン）
動作温度：0〜40℃
寸法：26 x 18.0 x 4.7 mm
重量：7.6 g

注意

G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
起動前にG46をHighにしないでください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。
TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。

内容物

1 x Stamp-S3A PIN1.27
1 x ピンステッカー

回路図

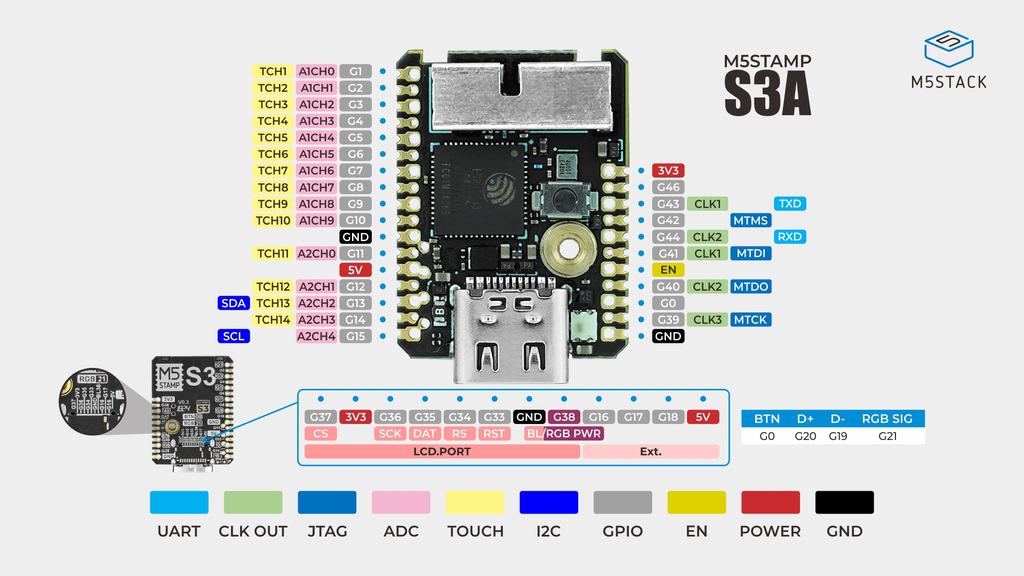

ピンマップ

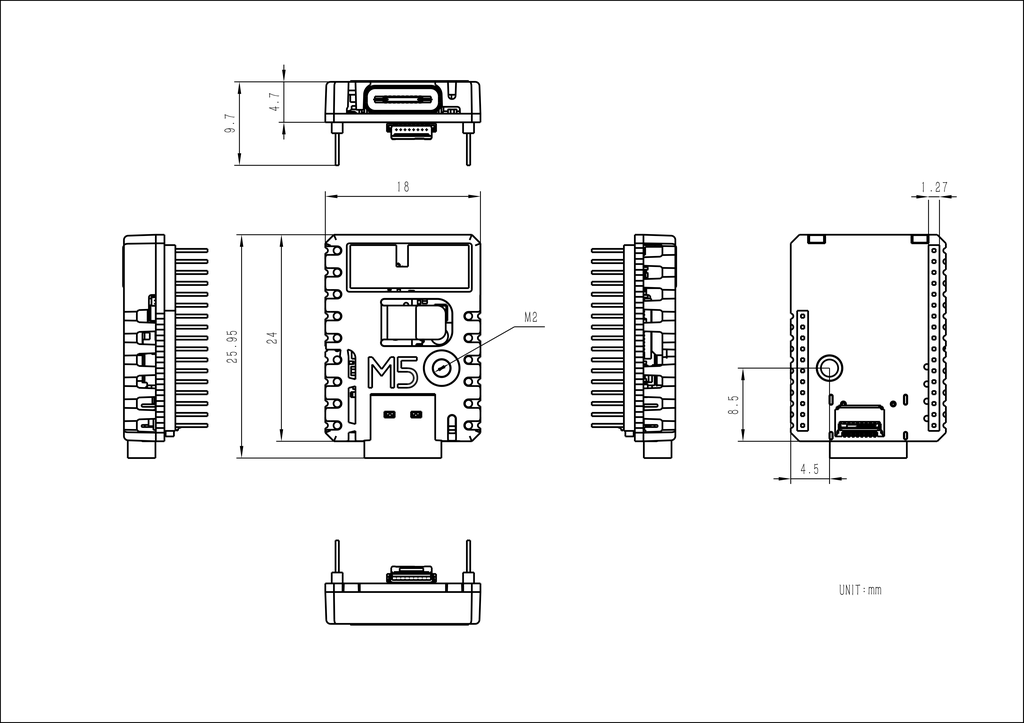

寸法図

ビデオ

製品比較

製品	Stamp-S3A PIN1.27	Stamp-S3 PIN1.27
RGB LED 制御	LCD バックライトと共有	電源投入と同時
アンテナ	受信感度改善	従来的設計
bootボタン	触感を改善 4.0 × 3.0 × 2.0 mm	2.6 × 1.6 × 0.55 mm
消費電力	低消費電力	標準的消費電力

資料

データーシート
- ESP32-S3
- MUN3CAD01-SC
ソフトウェア
- Arduino
- UiFlow2
