スイッチサイエンス STM32開発ボード STM32G030F6搭載 【スイッチサイエンス取寄品】
SSCI-105422
| web販売価格 : | ¥770(税込) 注文受付単位:1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | スイッチサイエンス(SWITCHSCIENCE) |
| 商品コード : | P87S5D |
| 品名/型番 : | スイッチサイエンス STM32開発ボード STM32G030F6搭載 【スイッチサイエンス取寄品】 / SSCI-105422 |
| 登録日 : | 2025.8.7 |

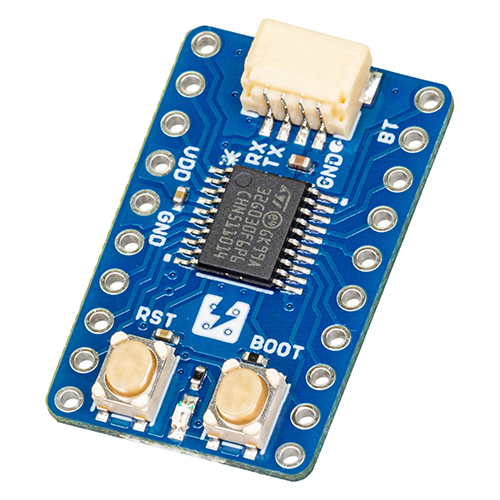

概要

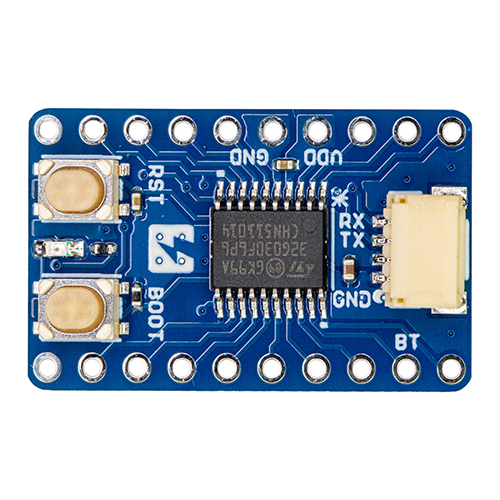

リセットスイッチ
RSTとブートモード切替スイッチBOOT、汎用LEDPA4、ソフトウェア書き込み用にJST SH4ピンコネクタを搭載しています。GPIOピンは17本、ADC入力は14本あります。各ピンには複数のダイパッドが内部で接続されています。これは“マルチボンディング”と呼ばれる技術によるものです。電源回路は搭載していません。
VDDピンに2.0〜3.6 Vの電源を接続してください。この開発ボードには、あらかじめブートローダが書き込まれているため、Arduino IDEを使ってソフトウェアを開発できます。ソフトウェアの書き込みには別途USBシリアル変換アダプターとQwiicケーブルが必要です。
ソフトウェアを書き込むときは、まずブートモード切替スイッチ
BOOTを押しながら、リセットスイッチRSTを押してください。これでボードが書き込みモードに切り替わります。その後、Arduino IDEからソフトウェアを書き込んでください。詳細
- STマイクロエレクトロニクス 32 bitマイコン STM32G030F6搭載
- Arm Cortex-M0+コア、最大64 MHz動作
- 32 KBフラッシュメモリ
- 8 KB SRAM
- リセットスイッチ
RSTとブートモード切替スイッチBOOT - 汎用LED
PA4 - 17本のGPIOポート
- ソフトウェア書き込み用にJST SH4ピンコネクタ
すべてのGPIOピンは5 Vトレラントです。

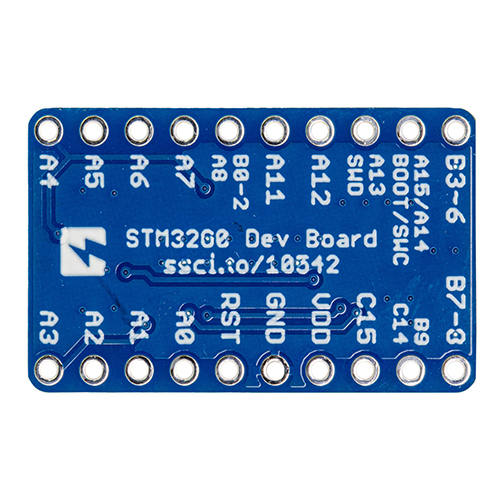

この図はPinout Leaf Generatorで作成しています。
資料
Arduino IDEで開発する手順
- 次のURLをファイル→基本設定→追加のボードマネージャーのURLに追記してください。
https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json
- ボードマネージャからSTM32 based boardsをインストールしてください。
- STM32マイコンにファームウェアを書き込むためのツールSTM32CubeProgrammerをインストールしてください。
- USBシリアル変換アダプターのVCCを3.3 Vに切り替え(ジャンパー)、USBシリアル変換アダプターと開発ボードを次のように接続してください。
Qwiic/STEMMA QTコネクタ→USBシリアル変換アダプターGND 黒→GNDVCC 赤→VCC ※3.3 VSDA 青→RXSCL 黄→TX- ブートモード切替スイッチ
BOOTを押したままリセットスイッチRSTを押してください。 - 次のようにボードの設定を行いスケッチを書き込んでください。
ボード : Generic STM32G0 series
ポート : COM8※USBシリアル変換が接続されているポート
Board part number : Generic G030F6Px
Upload method : STM32CubeProgrammer (Serial)
USB support (if available) : None
U(S)ART support : Enabled (generic 'Serial')
