MyoWare 2 筋電位センサ開発キット【スイッチサイエンス取寄品】 [代引不可]

MyoWare 2 筋電位センサ開発キット【スイッチサイエンス取寄品】 [代引不可]
SFE-KIT-27920

web販売価格 :	￥31,955(税込) 注文受付単位：1
在庫 :	メーカー欠品中
メーカー :	その他メーカ/ブランド
商品コード :	P87S5C
品名／型番 :	MyoWare 2 筋電位センサ開発キット【スイッチサイエンス取寄品】 [代引不可] / SFE-KIT-27920
登録日 :	2025.8.7

概要

※代引き不可
筋電位センサーを手軽に開発できるキットです。Arduino互換ボードが付属しています。

詳細

Arduino互換マイコンボードが同梱された、オールインワンのEMG（筋電位）センサキットです。MyoWare 2シリーズの各種シールドと付属品により筋肉の動作の測定や視覚化が可能となり、用途に応じた構成を試せます。

注意：MyoWare2.x エコシステムのボードは、人間や他の動物の病状や健康状態などの診断、治癒、緩和治療、あるいは病気の予防を意図されたものではありません。

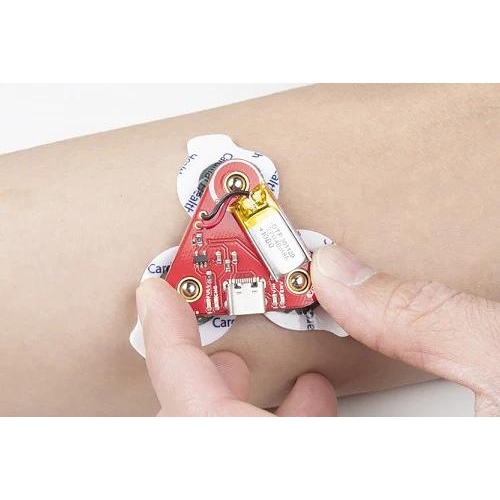

MyoWare 2.x エコシステムは、Advancer Technologies社製の低価格なArduino互換のオールインワンEMGセンサMyoWare 2.0 筋電位センサと、簡単に接続できるシールドから構成されています。これは革新的なコネクタシステムで、コンパクトでロープロファイルのシールドを簡単にパチンとはめ込み、マイクロコントローラのアナログ入力に接続し、対象となる筋肉の、生の/フィルターされた/整流後の筋電位を測定でき、ボード間のハンダ付けによる接続も不要です。

特徴

LEDシールドで筋収縮を直感的に可視化できる
付属のArduino互換マイコンボードでアナログ出力を読み取り可能
ミニドライバーやUSB A–Cケーブルを備えシールド着脱やLiPo充電・PC接続が可能
大筋群および離れた筋群接続用ケーブルを同梱
コンパクトなデザインと最新チップセットで信頼性を向上

仕様

対応電源電圧：3.3 V / 5 V
出力電圧：0 V ~ VIN（筋電活動に比例）

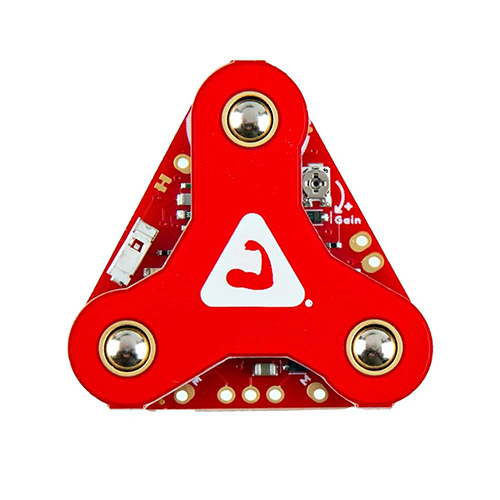

センサチップ：MyoWare 2.0 筋電位センサ
パワーシールド：
- LiPo充電IC：Microchip MCP73831
- 入力電圧：5 V （USB Type C コネクタ経由）
- 内蔵保護：逆放電防止・過熱保護・自動電源オフ機能
- バッテリー容量：40 mAh LiPo（定格 3.7 V）
リンクシールド：
- 接続方式：3.5 mm オーディオケーブルによりセンサとマイコン間を接続
- 出力モード切替：RAW/RECT/ENV（3ポジションスイッチ）、電源ON/OFFスイッチ
- ステータスLED：電源表示/EMGエンベロープ表示
- 寸法：37.57 × 35.90 mm
ケーブルシールド：
- コネクタ：3.5 mm オーディオケーブルコネクタ
Arduinoシールド：
- 対応ボード：Arduino Uno R3互換（標準フットプリント）
- 接続数：最大 6センサ（A0～A5使用）
- 電源選択：5 V/3.3 V切替ジャンパ
センサ/電極パッド
- 電極パッド：使い切り電極（24 mm）
- 入力バイアス電流：250 pA、最大 1 nA
- 入力インピーダンス：約 800 MΩ
- コモンモード除去比：140 dB
- 増幅率：G = 200（RAW / RECT、ENVモードではポテンションメーターに依存）
- フィルタ帯域：HPF fc = 20.8 Hz、LPF fc = 498.4 Hz
動作環境：
- 温度範囲：-40～85 °C
- 保存温度：-65～150 °C

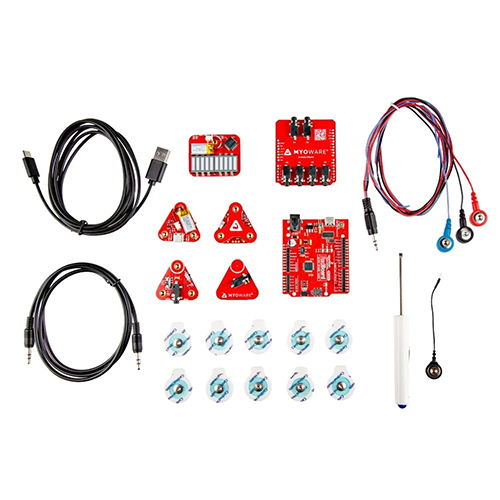

内容物

1 x 筋電位センサ
1 x LEDシールド
1 x パワーシールド
1 x リンクシールド
1 x ケーブルシールド
1 x Arduinoシールド
1 x RedBoard Plus（Arduino互換マイコンボード）
1 x リファレンスケーブル
1 x オーディオケーブル-1 m
1 x USB A to C ケーブル（2 m）
1 x センサケーブル
1 x ミニプラスドライバー
10 x 生体センサパッド
