M5StampS3A
M5STACK-S007-V033
| web販売価格 : | ￥1,661(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 9 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | P7P31B |
| 品名／型番 : | M5StampS3A / M5STACK-S007-V033 |
| 登録日 : | 2025.7.25 |
概要

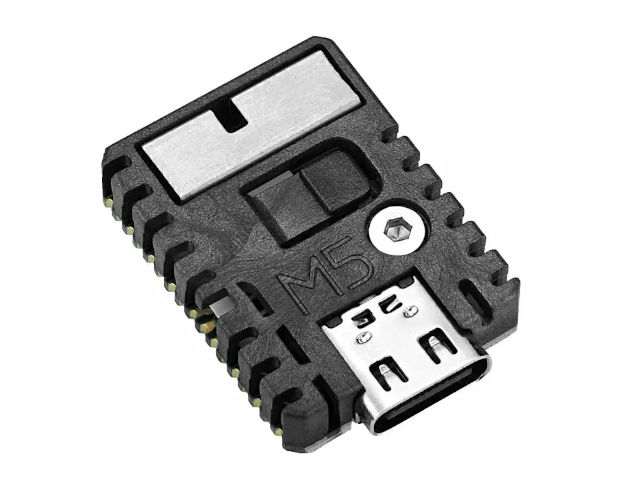

Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、1.27 mm/2.54 mmピッチのSMT/DIPピンに対応し、基板への実装が容易です。
詳細
特徴
※ 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシート参照してください。
※ G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部プルダウンです。
内容物
回路図

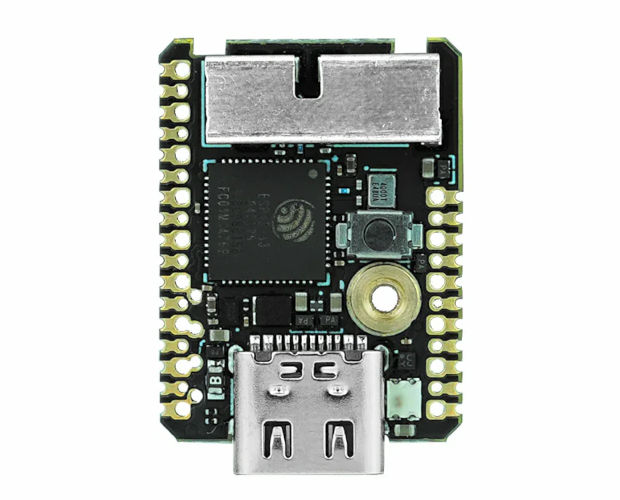

- 240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
- 8 MB内蔵フラッシュを搭載
- プログラマブルRGBLEDと 物理ボタンを装備
- 最適化された3Dアンテナ設計

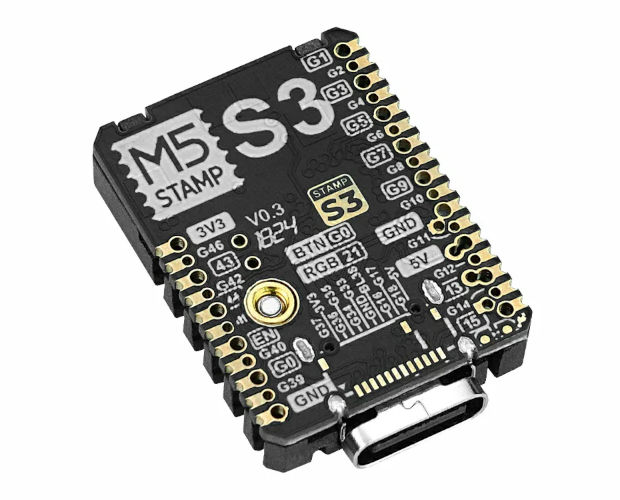

- 23本のGPIOを1.27/2.54 mm SMT・DIPで引き出し可能
- 開発プラットフォーム：UiFlow2、Arduino IDE、ESP-IDF、PlatformIO
- SoC：ESP32-S3FN8
- DC-DCコンバータ：MUN3CAD01-SC
- Flash：8 MB
- 電源電圧：5 V
- インターフェース：
- 1 x プログラマブル物理ボタン
- 1 x プログラマブルRGBLED（WS2812B-2020）
- 無線アンテナタイプ：2.4 GHz 3Dアンテナ
- インターフェース：
- タッチセンサ
- EMAC
- モータPWM
- LEDPWM
- UART
- I2C
- I2S
- SD/SDIO/MMCホストコントローラ
- SPI
- SDIO/SPIスレーブコントローラ
- 23 x GPIO
- パルスカウンタ
- 基板接続用コネクタ形状：SMT/DIP（2.54/1.27 mmピッチ）
- LCD FPCピッチ：0.5 mm（12または8ピン）
- 寸法：24 x 18 x 4.7 mm
※ 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシート参照してください。
※ G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部プルダウンです。

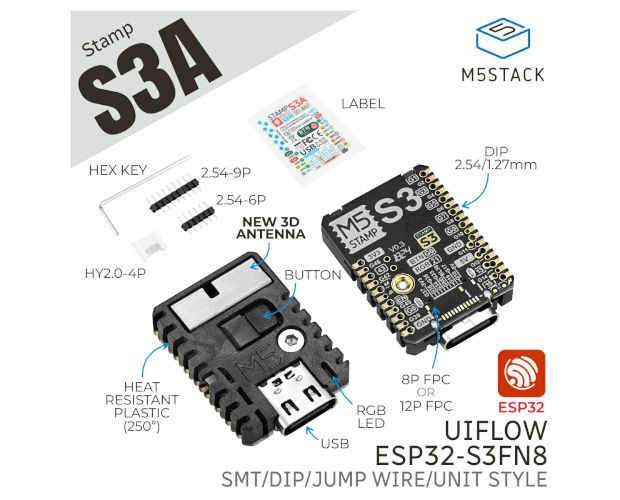

内容物
- 1 x M5Stamp ESP32S3Aモジュール
- 1 x HY2.0 4ピン ベース
- 1 x 2.54 mm 9ピンヘッダ
- 1 x 2.54 mm 6ピンヘッダ
- 1 x 六角レンチ
回路図
