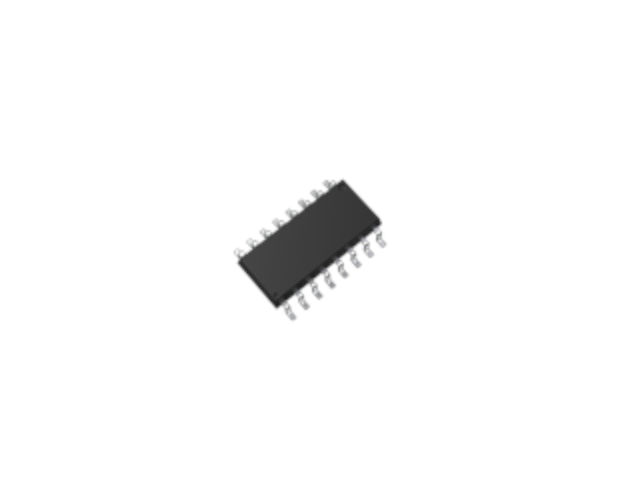

4回路入り 表面実装型 トランジスタ出力 フォトカプラ ◆取寄品◆ [代引不可]
TLP291-4(GB-TP,E(T
| web販売価格 : | ￥49(税込) 注文受付単位：2000 |
|---|---|
| 在庫 : | 取寄せ品(通常納期3〜5営業日) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 東芝 セミコンダクター＆ストレージ社 |
| 商品コード : | P6K312 |
| 品名／型番 : | 4回路入り 表面実装型 トランジスタ出力 フォトカプラ ◆取寄品◆ [代引不可] / TLP291-4(GB-TP,E(T |
| 登録日 : | 2025.6.20 |
概要
代引不可
スイッチング電源やプログラマブルコントローラ用に適した、赤外LED＋フォトトランジスタを光結合させた4回路入フォトカプラ。パッケージ：SOP-16P(11-11F1)(面実装タイプ)。
※1リール(2000個)単位の商品となります。
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取り寄せ品のため在庫がリアルタイムに反映されませんので、ご注文を頂いた時点でメーカーに在庫がない場合がございます。
あらかじめご了承ください。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
スイッチング電源やプログラマブルコントローラ用に適した、赤外LED＋フォトトランジスタを光結合させた4回路入フォトカプラ。パッケージ：SOP-16P(11-11F1)(面実装タイプ)。
※1リール(2000個)単位の商品となります。
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取り寄せ品のため在庫がリアルタイムに反映されませんので、ご注文を頂いた時点でメーカーに在庫がない場合がございます。
あらかじめご了承ください。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
詳細

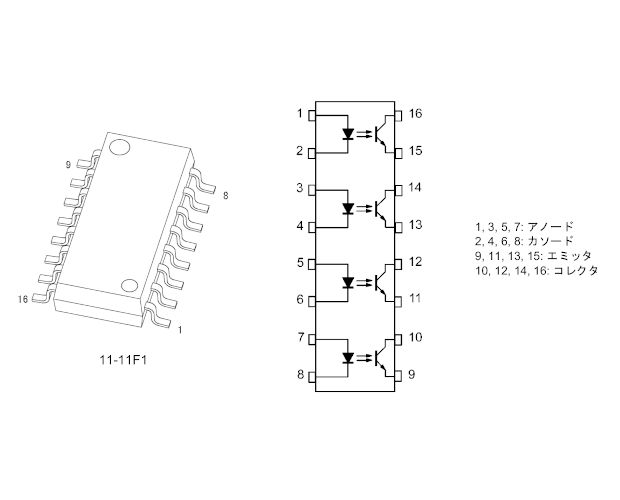

●回路数：4
●発光側
・入力順電圧：1.20V(typ.)
・定格入力順電流：50mA
●受光側
・定格コレクタ-エミッタ間電圧：80V
・コレクタ許容損失：100mW
・暗電流：0.1μA(max.)
・コレクタ-エミッタ間容量：10pF(typ.)
●変換効率：100〜400%(GBランク)
●絶縁耐圧：2500Vrms(min.)

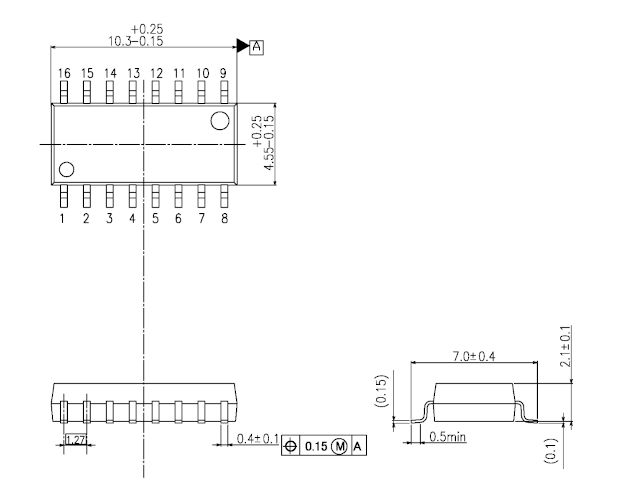

●パッケージ：SOP-16P(11-11F1)/1.27mmピッチ
●発光側
・入力順電圧：1.20V(typ.)
・定格入力順電流：50mA
●受光側
・定格コレクタ-エミッタ間電圧：80V
・コレクタ許容損失：100mW
・暗電流：0.1μA(max.)
・コレクタ-エミッタ間容量：10pF(typ.)
●変換効率：100〜400%(GBランク)
●絶縁耐圧：2500Vrms(min.)
●パッケージ：SOP-16P(11-11F1)/1.27mmピッチ
