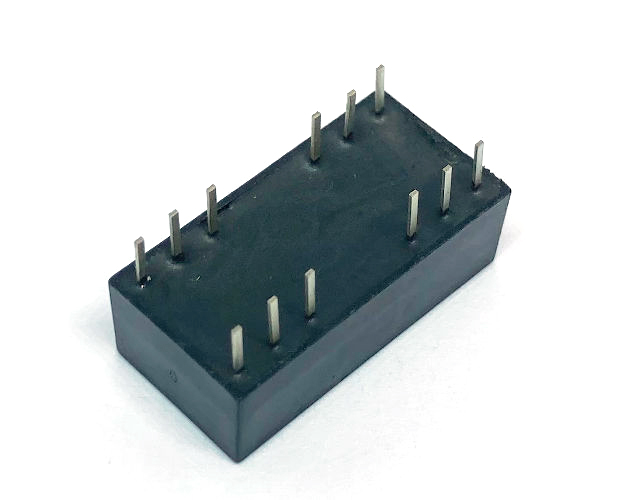

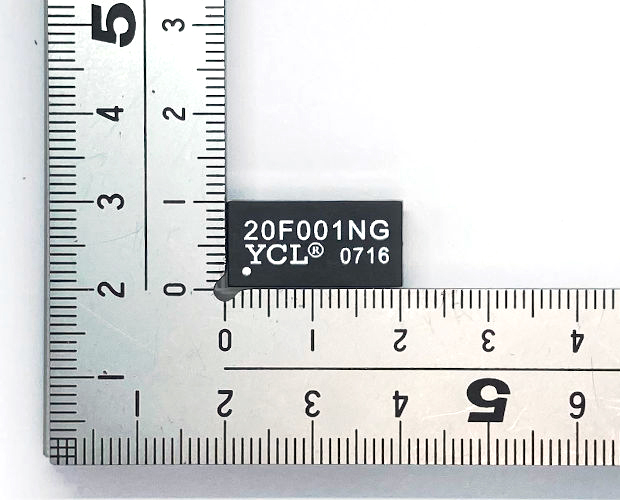

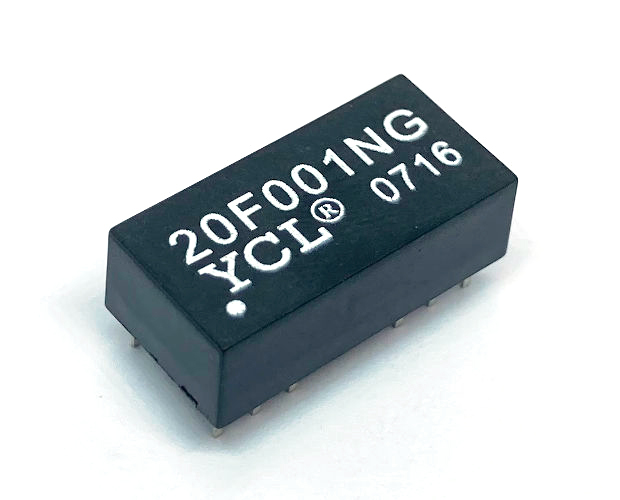

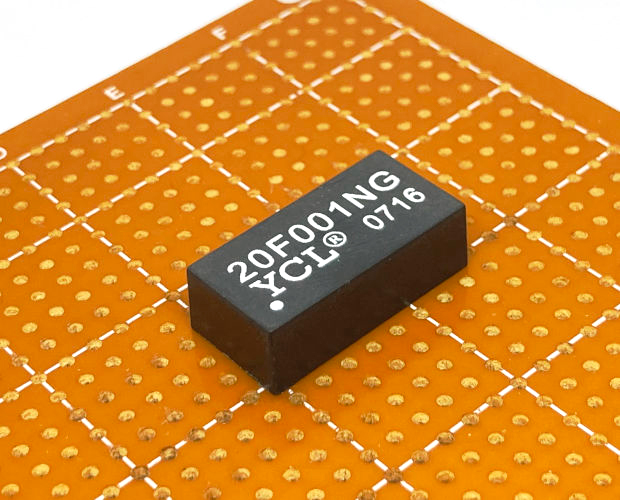

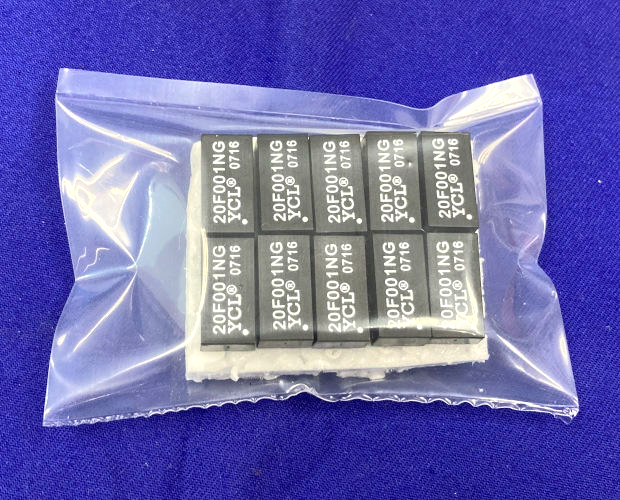

YCL 10base-Tイーサネット用ローパスフィルター内蔵パルストランス (10個入) ■限定特価品■

YCL 10base-Tイーサネット用ローパスフィルター内蔵パルストランス (10個入) ■限定特価品■
20F001NG-10P

web販売価格 :	5/9～\3,000→ ￥1,100(税込) (通常価格￥3,000)(税込) 注文受付単位：1
在庫 :	店舗在庫限り(在庫数の確認は「問合せフォーム」からお願いします)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P5941B
品名／型番 :	YCL 10base-Tイーサネット用ローパスフィルター内蔵パルストランス (10個入) ■限定特価品■ / 20F001NG-10P
登録日 :	2025.5.9

概要

【在庫限りで販売終了】
セール開始時在庫数量：25セット(店頭在庫に付き在庫数は流動します)
20F001NGは、10Base-TEthernetアプリケーションのアナログ・インターフェースの機能を実装するために特別に設計されたローパス・フィルタ・モジュールです。
このモジュールは、通過帯域の挿入損失、リターン損失、遅延歪みを最小限に抑えながら、阻止帯域の減衰を最大化するために、多くの優れたローパスフィルタを統合しています。
高インピーダンスのコモンモードチョークにより、伝導および放射エミッションの原因となる高周波ノイズレベルを大幅に低減します。
このモジュールに造られる変圧器はツイストペアラインの静電気の損傷から保護するために高い電圧分離を提供します。
●7次、5次フィルターによる高減衰
●TX信号とRX信号にそれぞれ7次と5次のフィルターを使用し、高減衰を実現
●MAU、ハブ、マザーボードアプリケーション向け
●動作温度 0℃から70℃まで
●普及部品、高付加価値、低コスト

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P5941B

詳細

【限定特価品】
通常商品と異なり、返品・交換を受け付けておりません。
●Turn Ratio(TX)：1:1(TYP)
●Turn Ratio(RX)：1:1(TYP)
●Insertion loss ＠1-10MHz：－1.0dB(Max)
●Attenuation(TX/RX) ＠30MHz：－32/－20dB(Min)
●Attenuation(TX/RX) ＠50MHz：－35dB(Min)
●Attenuation(TX/RX) ＠100MHz：－35dB(Min)
●Return loss(TX/RX) ＠5-10MHz：－15.0dB(Min)
●Cross talk ＠1-10MHz：－35.0dB(Min)
●CMRR ＠5-10MHz：－50.0dB(Min)
●CMRR ＠50MHz：－40.0dB(Min)
●Isolation Voltage：1500Vrms(TYP)

●詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
