Qwiic- PM1/PM2.5/PM10 空気質センサ- BMV080 【スイッチサイエンス取寄品】 [代引不可]

Qwiic- PM1/PM2.5/PM10 空気質センサ- BMV080 【スイッチサイエンス取寄品】 [代引不可]
SFE-SEN-26554

web販売価格 :	￥13,880(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	送料サービス
メーカー :	その他メーカ/ブランド
商品コード :	P57S5L
品名／型番 :	Qwiic- PM1/PM2.5/PM10 空気質センサ- BMV080 【スイッチサイエンス取寄品】 [代引不可] / SFE-SEN-26554
登録日 :	2025.5.7

概要

Bosch社BMV080が搭載された、PM1/PM2.5/PM10 を検出できる超小型、高精度の空気質センサです。

詳細

世界最小クラスの粒状物質センサ（市販同種デバイスの450分の1サイズ、わずか4.4 x 3.0 x 3.3 mm）Bosch社 BMV080が搭載された空気質センサです。空気質センサには、フォトダイオード内蔵の超コンパクトなレーザーをベースにした革新的なデザインが採用されています。洗練されたアルゴリズムにより、あらゆる空間内のPM濃度を、ファン不要で直接追跡できます。 PM1、PM2.5、PM10をリアルタイムで検出し、実用的なデータを提供します。

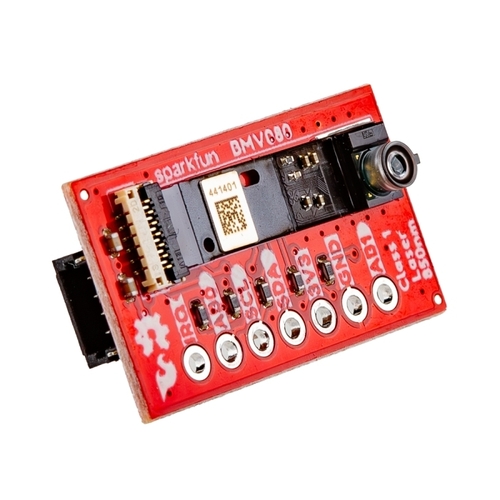

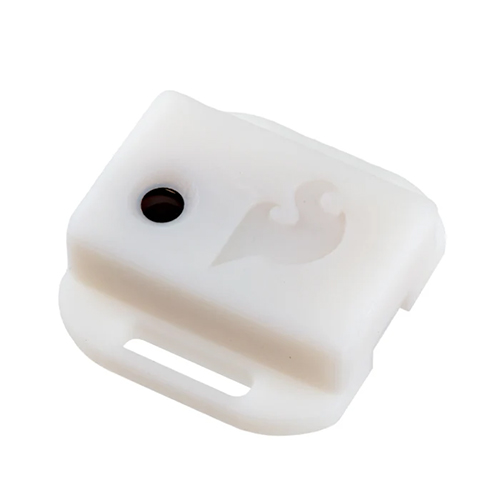

密閉された筐体内にはBMV080センサが搭載された基板があり，フレキシブルケーブルでFPC13ピン0.33 mmコネクタと接続されています。基板裏面には水平型のQwiicコネクタが備わっています。また、2.54 mmピッチのピンも引き出され、ハンダ付けやブレッドボードによるプロトタイピングも可能です。

特徴

平均電圧入力：3.3 V（Qwiicコネクタ経由）
消費電流：< 68 mA（ODR 0.97 Hz時）、< 30 μA （スリープ時）
FPC 13ピン 0.33 mmコネクタ
2x 2.2 kΩ プルアップ抵抗
1x 水平Qwiicコネクタ
I²Cアドレス：0x54、0x55、0x56、0x57（デフォルト）
ジャンパ
- I²C
- I²Cアドレス（AB0 & AB1）
- 通信インターフェース（SPI/I²C）

Bosch BMV080

センササイズ
- 4.2 x 3.1 x 20 mm（フレキPCB ベースコネクタ含）
PM 質量濃度
- 範囲：0 ～ 1000 µg/m3　
- 分解能：1 µg/m3
精度（標準値）
- ± 10 µg/m3 （0 ～ 100 µg/m3）
- 測定値の± 10%（101 ～ 1000 µg/m3）
測定モード：連続/デューティサイクリング
出力データレート（ODR）
- 最大0.97 Hz（連続モード）
- 設定可能（デューティサイクリングモード）
通信インターフェース： I²C（デフォルト）、SPI
起動時間：1.2秒
レーザー：Class 1 （IEC 60825-1準拠）
動作温度：15 ～ 65°C
保管温度：-40 ～ 70°C

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、 I²Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

資料

回路図
基板寸法図
使用ガイド
データシート
- BMV080
Arduino ライブラリ
- SparkFun BMV080
- SparkFun Toolkit
BMV080 SDK Request
GitHub Hardware Repo

商品コード: SFE-SEN-26554

【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
