Pololu 電源分離 I2Cアイソレータ 5V/3.3V、200mA 【スイッチサイエンス取寄品】
POLOLU-5392
| web販売価格 : | ￥1,254(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 在庫僅少(通常5営業日以内出荷) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P57S54 |
| 品名／型番 : | Pololu 電源分離 I2Cアイソレータ 5V/3.3V、200mA 【スイッチサイエンス取寄品】 / POLOLU-5392 |
| 登録日 : | 2025.5.7 |
概要

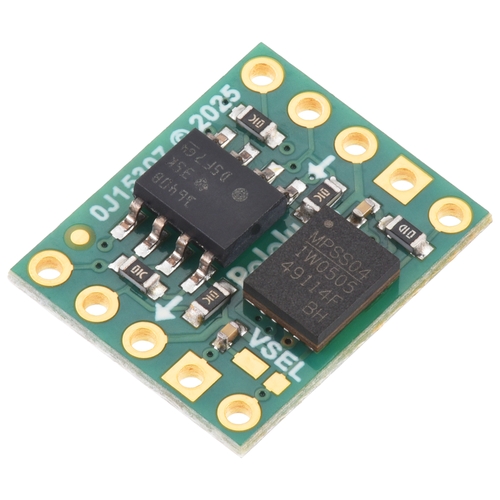

デバイス間でガルバニック絶縁された双方向I2C通信を可能にするアイソレータモジュールです。絶縁電源の出力も可能です。JST SHコネクタ用のパッドが付いており、別途SHコネクタを用意することでQwiicおよびStemma QTと互換性があります。
詳細
特徴
入力電力はVCCINとGND1に供給され、出力電力はVCCOUTとGND2に供給されます。両側は電気的に絶縁されています。レギュレータの効率が50%未満のため、入力電力は出力電力の2倍以上である必要があります。

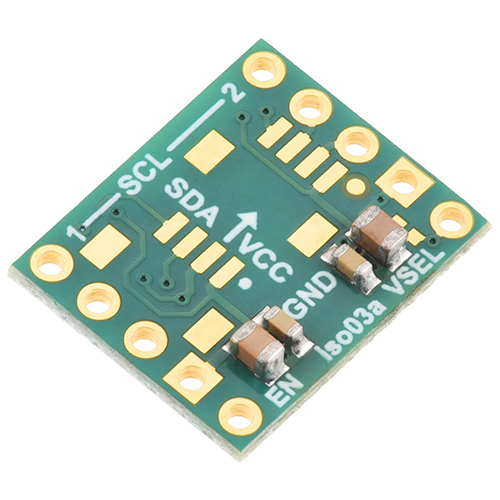

VSELは初期状態でフローティングで、VCCOUTは5 Vに設定されています。3.3 Vで出力する際は、VSELをGND2に接続する必要があります。
資料
商品コード: POLOLU-5392
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
- I2Cデバイス間でガルバニック絶縁（容量性絶縁）
- 出力電圧は、3.3 Vに変更可能
- 電源電圧：3.0〜5.5 V
- 最大出力電流：200 mA
- 出力電圧：5 V
- 逆電圧保護：なし
- コネクタなし
- 分離電源あり

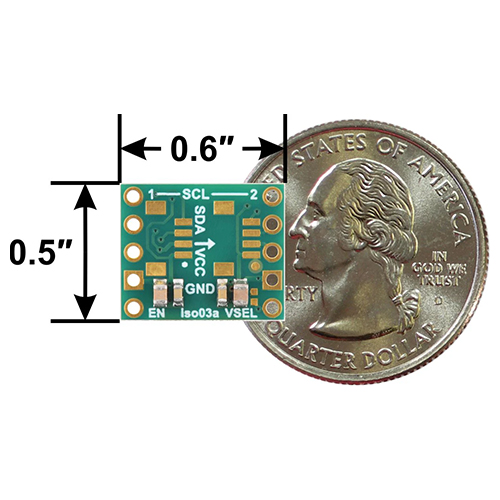

- 寸法：12.7 x 15.24 x 2.794 mm
- 重量：0.5 g
入力電力はVCCINとGND1に供給され、出力電力はVCCOUTとGND2に供給されます。両側は電気的に絶縁されています。レギュレータの効率が50%未満のため、入力電力は出力電力の2倍以上である必要があります。
VSELは初期状態でフローティングで、VCCOUTは5 Vに設定されています。3.3 Vで出力する際は、VSELをGND2に接続する必要があります。
