デュアルトランスコンダクタンスアンプ 変換基板実装品
LM13700M-DIP
| web販売価格 : | ￥550(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 共立電子産業 |
| 商品コード : | P52413 |
| 品名／型番 : | デュアルトランスコンダクタンスアンプ 変換基板実装品 / LM13700M-DIP |
| 登録日 : | 2025.5.2 |
概要

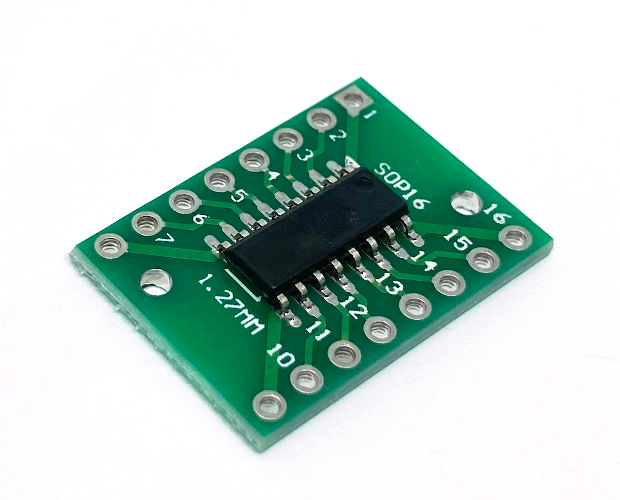

2回路入の電流制御トランスコンダクタンスアンプ LM13700M を使いやすいように2.54mmピッチの変換基板に実装しました。
トランスコンダクタンスアンプは入力電圧から出力電流を生成、すなわち電圧を電流に変換する機能があります。
2つのアンプは電源以外は独立しており、また入力に補償ダイオードが挿入されているので歪率を抑え、高レベルの入力が可能になっています。
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P52413
トランスコンダクタンスアンプは入力電圧から出力電流を生成、すなわち電圧を電流に変換する機能があります。
2つのアンプは電源以外は独立しており、また入力に補償ダイオードが挿入されているので歪率を抑え、高レベルの入力が可能になっています。
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P52413
詳細
●LM13700M 仕様
・回路数：2
・動作電源電圧max.：±18V
・入力オフセット電圧：0.4mV
・入力バイアス電流：0.4nA
・入力オフセット電流：0.1nA
・消費電流：2.6mA
・スルーレート：50V/µs
・利得帯域幅積（GB積）：2MHz
・動作温度min.：0℃
・動作温度max.：70℃

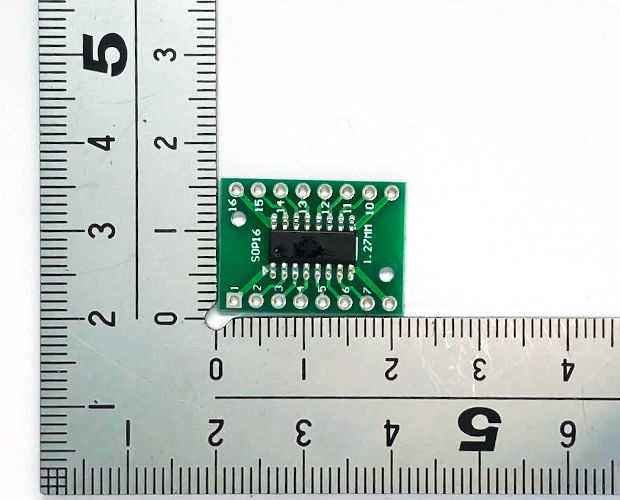

●基板サイズ：約16×22mm
・回路数：2
・動作電源電圧max.：±18V
・入力オフセット電圧：0.4mV
・入力バイアス電流：0.4nA
・入力オフセット電流：0.1nA
・消費電流：2.6mA
・スルーレート：50V/µs
・利得帯域幅積（GB積）：2MHz
・動作温度min.：0℃
・動作温度max.：70℃
●基板サイズ：約16×22mm
