M5Stack用Byteボタンユニット
M5STACK-U192
| web販売価格 : | ￥1,342(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 2 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | P27317 |
| 品名／型番 : | M5Stack用Byteボタンユニット / M5STACK-U192 |
| 登録日 : | 2025.2.7 |
概要

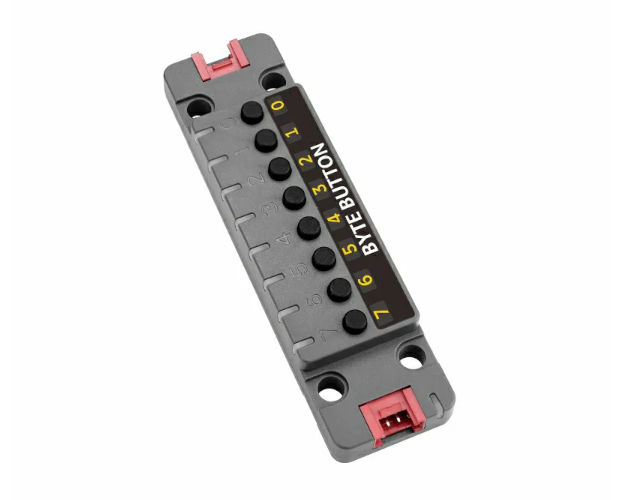

1 Byte（8 bit）分のスイッチと9個のRGB LEDを並べたユニットです。スイッチとRGB LEDはSTM32マイコンで制御されているので、使い易いPort Aインターフェース（I2C）で使用できます。またPort A（I2C）コネクタは二つ用意されているので、複数個のByteボタンユニットを数珠つなぎにすることも可能です。
詳細
特徴
レジスタ構成
回路図
![]()
内容物
製造元希望小売価格：7.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com//...
商品コード: M5STACK-U192

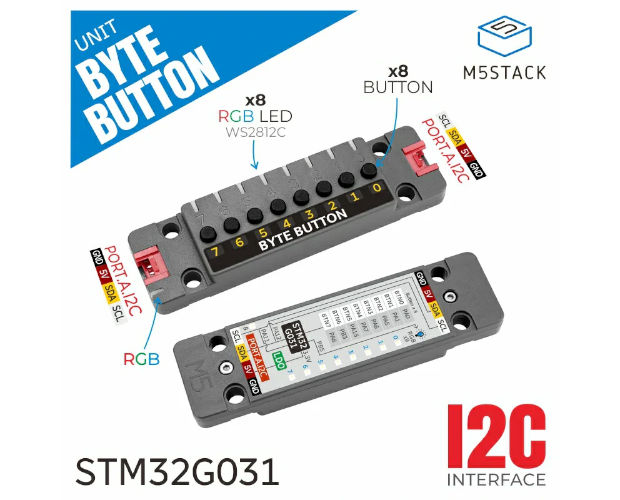

- 八つの押しボタンスイッチ
- 九つのRGB LEDを搭載、好きな色で点灯できます
- 八つは各スイッチの上に、ひとつはPort A ( I2C）コネクタ傍にあります

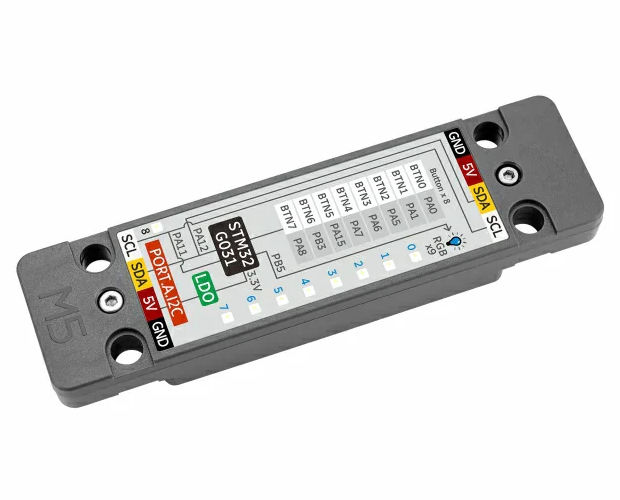

- STM32マイコン搭載（STM32G031G8U6）
- I2Cインターフェース

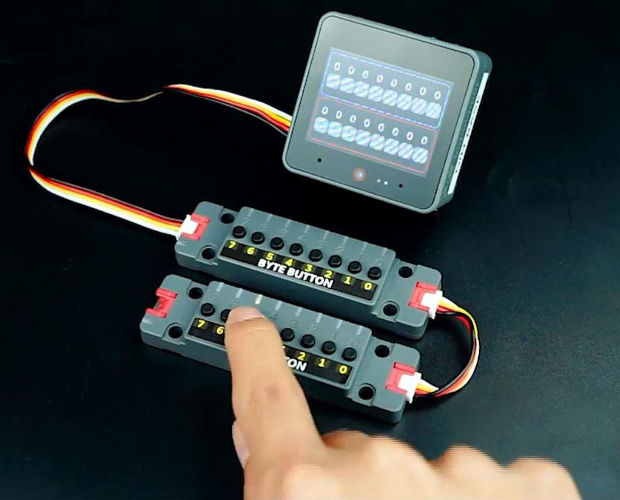

- 複数のByteボタンユニットを数珠つなぎにする場合はI2Cアドレスが重複しないよう予め設定して下さい
- 四つのLEGO互換穴
- コントローラ：STM32G031G8U6、32-bit ARM Cortex-M0+ core、64 MHz
- ホストマイコンとのインターフェース：Port A（ I2C）
- I2Cアドレス：0x47（変更可能）
- I2Cコネクタ：2 x Port.Aコネクタ
- スイッチ：8 x 押しボタンスイッチ
- LED：9 x RGB LED（WS2812C-2020）
- 電源電圧：DC 5 V
- スタンバイ時消費電流：8.94 mA
- 外形寸法：88 x 24 x 12 mm
レジスタ構成
回路図
内容物
- 1 x M5Stack用Byteボタン ユニット
- 1 x HY2.0-4Pケーブル
製造元希望小売価格：7.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com//...
商品コード: M5STACK-U192
