RP2040搭載 1.69インチ角丸形タッチスクリーン液晶モジュール【スイッチサイエンス取寄品】

RP2040搭載 1.69インチ角丸形タッチスクリーン液晶モジュール【スイッチサイエンス取寄品】
WAVESHARE-28161

web販売価格 :	￥3,971(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
メーカー :	その他メーカ/ブランド
商品コード :	P18S1G
品名／型番 :	RP2040搭載 1.69インチ角丸形タッチスクリーン液晶モジュール【スイッチサイエンス取寄品】 / WAVESHARE-28161
登録日 :	2025.1.8

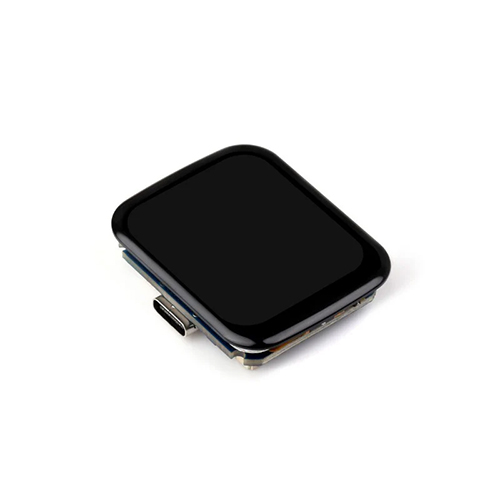

概要

1.69型のタッチスクリーン搭載角丸形IPS液晶ディスプレイを実装したRP2040マイコンボードです。リチウムイオン電池充放電マネージャ、6軸センサ（3軸加速度＋3軸角速度）、RTCなども搭載しているので、迅速に開発できます。

詳細

特徴

RP2040マイクロコントローラ搭載
- デュアルコアArm Cortex M0+ プロセッサ（最大クロック133 MHz）
- SRAM 264 KB、フラッシュメモリ2 MB
USB Type-Cコネクタ採用
- USB 1.1 ホスト及びデバイスクラスをサポート
- USBマスストレージクラスを使ったドラッグ&ドロップによる簡単プログラミング
リチウムイオン電池充放電端子を用意、モバイルデバイスでの使用に適しています
RTC（リアルタイムクロック）チップを装備。電池端子もあり計時・スケジューリングに便利です
6軸センサ（3軸加速度＋3軸角速度）、ブザー、温度センサーを装備

仕様

RP2040部
- マイクロコントローラ：RP2040
- 搭載フラッシュメモリ：16 MB NORフラッシュ
- ユーザ利用可能GPIOピン：8（I²C、UART等含む）
- ユーザ利用可能電源ピン：3（3V3、GND、VBUS）
液晶ディスプレイ部
- 液晶パネル：1.69型 IPS方式（角丸型）
  - 解像度：280（長辺方向） x 240（短辺方向）px
  - ドットピッチ：0.11655 x 0.11655 mm
- 制御IC：ST7789V2（SPI接続）
タッチスクリーン部
- パネル方式：静電容量式
- 制御IC：CST816T（I²C接続）
IMU部
- センサー：QMI8658
- 加速度測定レンジ：±2 g、±4 g、±8 g、±16 g
- 加速度測定分解能：16ビット
- ジャイロ測定レンジ：±16、±32、±64、±128、±256、±512、±1024、±2048 °/sec
- ジャイロ測定分解能：16ビット
RTC部
- RTCチップ：PCF85063（I²C接続）
- 電池端子：リチウム二次電池専用2ピンJSTコネクタ…Raspberry Pi 5用 RTC電池パックと同じタイプ
その他
- 圧電ブザー
- ブート（BOOT）ボタン
- リセット（RST）ボタン
- 電源（PWR）ボタン
リチウムイオン電池充放電マネージャ部
- 制御IC：ETA6096
- 充電/放電ヘッダー：2ピン MXタイプコネクタ
外形寸法：41.13 x 33.13 mm

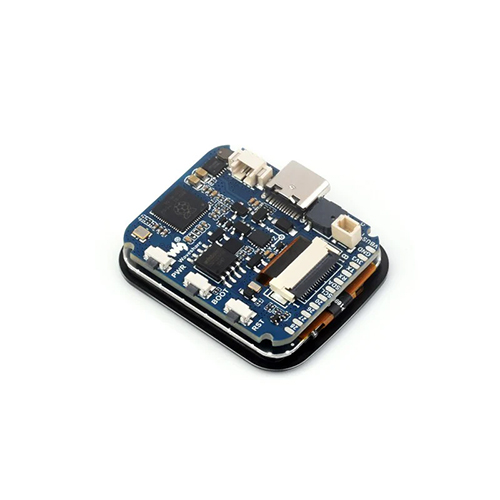

主要部品

番号	摘要	番号	摘要
①	RP2040 （MCU）	⑦	USB Type-C コネクタ
②	W25Q128JVSIQ （16 MB NORフラッシュ）	⑧	圧電ブザー
③	PCF85063 （RTC）	⑨	RTC用二次電池端子
④	QMI8658 （6軸センサ）	⑩	PWRボタン（電源）
⑤	ETA6098 （充放電マネージャ）	⑪	BOOTボタン（ブート）
⑥	MX1.25コネクタ（リチウムイオン電池用）	⑫	RSTボタン（リセット）

ユーザが独自利用可能なGPIOパッド

資料

ドキュメント

製造元希望小売価格：21.99ドル（税別）
製造元の販売ページ：https://www.waveshare.com/...

商品コード: WAVESHARE-28161
