SMD LED用直角型インジケータ (LEDなし、5mm径) 【スイッチサイエンス取寄品】

SMD LED用直角型インジケータ (LEDなし、5mm径) 【スイッチサイエンス取寄品】
SFE-COM-25893

web販売価格 :	￥253(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
メーカー :	その他メーカ/ブランド
商品コード :	P18S13
品名／型番 :	SMD LED用直角型インジケータ (LEDなし、5mm径) 【スイッチサイエンス取寄品】 / SFE-COM-25893
登録日 :	2025.1.8

概要

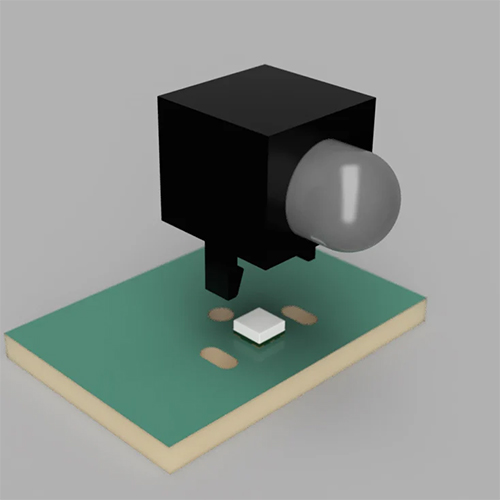

基板に実装されたチップLEDの光を基板水平方向に出す導光板と基板への固定用ブラケットのセットです。別途基板に実装したチップLEDと組み合わせて基板用インジケータ（CBI）になります。

詳細

特徴

基板固定穴に填め込むだけで簡単設置
LEDは最大5 x 4.3 x 1 mmのSMD LEDを使用できます
- 0603サイズの単色LEDからフルカラー（RGB）LEDのWS2812（SMD品）まで幅広く対応
- SparkFunは1206サイズまでの単色LEDや2 x 2 mmのフルカラー（RGB）LEDの使用を推奨
ブラケット部外寸：7.5 x 7.5 x 6.7 mm（基板上）
導光板：直径4.9 mm、半透明、砲弾型

御注意

一個単位の販売です。
スルーホールタイプのRGB LEDによるCBI「直角型RGBアドレサブルCBI LED - 5 mm」もございます。ユニバーサル基板で製作の方は是非御検討下さい

資料

使用例

製造元希望小売価格：0.95ドル（税別）
製造元の販売ページ：https://www.sparkfun.com/...
