ATOMS3R (8MB PSRAM搭載) 【スイッチサイエンス取寄品】
M5STACK-C126

web販売価格 :	￥3,498(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	OBTS3K
品名／型番 :	ATOMS3R (8MB PSRAM搭載) 【スイッチサイエンス取寄品】 / M5STACK-C126
登録日 :	2024.11.18

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

内部のI2C接続等の変更があるため、AtomS3 向けに書かれたサンプルやファームについて、AtomS3Rではそのまま動かないものがあります。AtomS3R 向けの整備が進み次第、商品ページに情報を追記してゆきます。

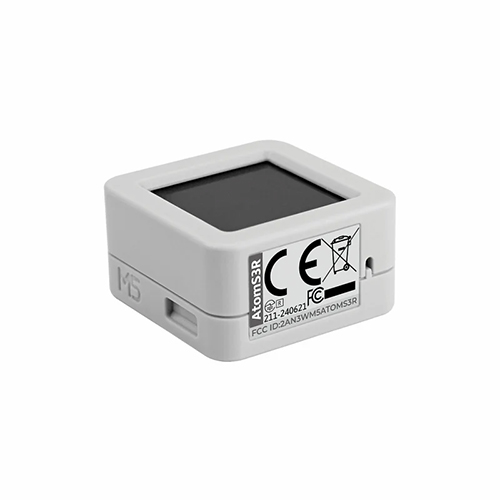

PSRAM（8MB）が追加されたATOMS3です。ESP32-S3コントローラを搭載した小型の開発モジュール。製品サイズはわずか24 x 24 mmで、さまざまな組み込みスマートデバイスアプリケーションに適しています。

8 MBフラッシュメモリ、0.85インチのIPS液晶、液晶底のボタン、6 軸IMU（BMI270）と 3 軸地磁気センサ（BMM150）、Grove互換インターフェースなどを備えています。

※IMUはAtomS3とは構成が異なります。

PSRAM非搭載のATOMS3はこちら。

液晶とIMUを搭載していない代わりに少し安価なATOMS3 Liteもあります。

詳細

特徴

ESP32-S3-PICO-1-N8R8ベース
0.85インチ液晶画面
6 軸IMU（BMI270）と 3 軸地磁気センサ（BMM150）
プログラム可能なキースイッチ
拡張可能な入出力ピンとインターフェイス
開発プラットフォーム：Arduino、UIFlow、micropython

仕様

MCU：ESP32-S3-PICO-1-N8R8
TFT Driver：GC9107
IMU：BMI270
COMPASS：BMM150
LCD：N085-1212TBWIG06-C08
- 解像度：128（H） x 128（V） RGB
- 通信プロトコル：SPI
動作温度：0°C ~ 40°C
電源電圧：5 V
電源供給：Type-C
出力電圧：3.3 V
IOインタフェース × 6：G5 / G6 / G7 / G8 / G38 / G39
本体サイズ：24 mm × 24 mm × 12.0 mm
パッケージサイズ：85 mm × 65. 5mm × 13 mm
本体重量：6.7 g
パッケージ重量：13.4 g

ファームウェアの書き込みについて
内蔵の緑色のLEDが点灯するまでリセットボタンを長押し（約2秒）してから離すと、デバイスはダウンロードモードになり、書き込み待機状態になります。

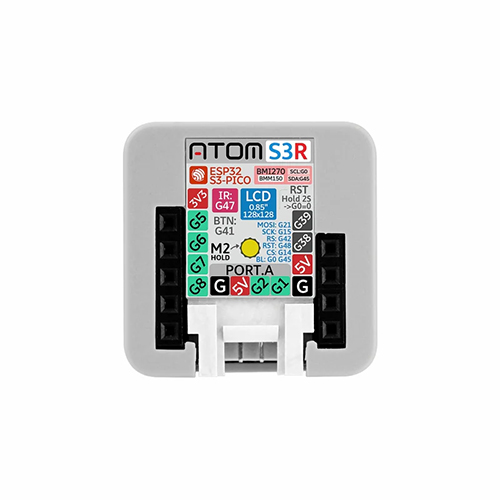

ピン配置
※AtomS3のピン配置から一部が変更となっています（IMU, Compass, SPI）

内容物

1x AtomS3R 本体

資料

製造元ドキュメントページ
データシート
- ESP32-S3-PICO-1
M5Unifiedライブラリ　※v0.1.17以降をお使いください
- Github M5Unified
- M5Unifiedへの移植のポイント

製造元の販売価格：17.50 USD
製造元の販売ページ：https://shop.m5stack.com/collections/...
