PGA2350 【スイッチサイエンス取寄品】
PIMORONI-PIM722

web販売価格 :	￥1,848(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	OBTS3D
品名／型番 :	PGA2350 【スイッチサイエンス取寄品】 / PIMORONI-PIM722
登録日 :	2024.11.18

概要

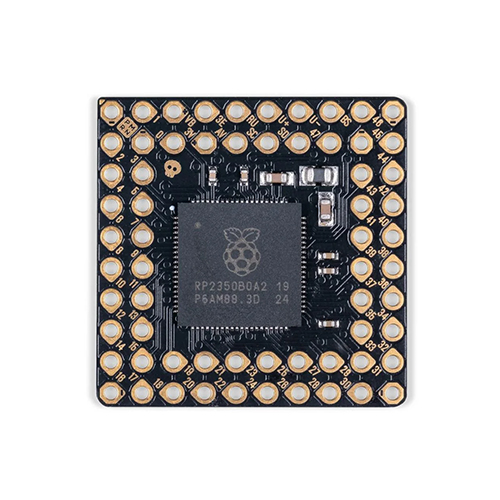

Raspberry Pi財団が独自に開発したデュアルコアCortex-M33 or Hazard3のRP2350マイコンをユニバーサル基板などに最小のフットプリントで実装すべく64ピンのピングリッドアレイ（PGA）状に引き出したマイコンボードです。RP2350はI/Oピンが多いRP2350Bを採用、外付フラッシュメモリは16 MBであり、また8 MBのPSRAM（疑似SRAM）を搭載するなど、純正品と比べ余裕があります。
注意：信号・電源線は全てピングリッドアレイ状のパッドに引き出されています。ICピッチ（2.54 mm間隔）でのはんだ付けなしにはUSB接続すら出来ませんので御注意ください。

詳細

特徴

Raspberry Pi財団が独自に開発したRP2350マイコン搭載
- デュアルコアCortex-M33 or Hazard3
- 最大動作周波数 150 MHz
- 内蔵SRAM：520 KB
- GPIOピン数：最大48（内8ピンはADCに割当可）
16 MBの外付フラッシュメモリと8 MBの外付PSRAMを搭載
電源電圧は3～5.5 V（VBUSピン）
僅か25.4 mm四方のコンパクトサイズ
- 64ピンのピングリッドアレイ（PGA）状パッド採用

仕様

MCU：RP2350B（デュアルコアCortex-M33 or Hazard3、最高150 MHz動作）
外付フラッシュメモリ：16 MB（QSPI接続）
外付PSRAM：8 MB（CSピンはGP47に接続：カット可）
対応電圧範囲
- VBUSピン：3～5.5 V
- 他のピン：3.0～3.3 V（GPIOなど）
外形寸法：25.4 x 25.4 mm
MCU 簡易比較表

	RP2040	RP2350
CPUコア	デュアルコア ARM Cortex M0+	デュアルコア Cortex-M33 or Hazard3
最大動作周波数	133 MHz	150 MHz
オンチップRAM	264 KB	520 KB
ピン数	56	60(RP2350A) 80(RP2350B)
GPIO （下記ピンと兼用）	30	30(RP2350A) 48(RP2350B)
ADC	4	4(RP2350A) 8(RP2350B)
SPI	2	2
I²C	2	2
UART	2	2
PWM	16	16(RP2350A) 24(RP2350B)
PIOステートマシン数	8	12

※Raspberry Pi Pico 2はRP2350Aを採用しています
※Raspberry Pi Pico、PGA2040はRP2040を採用しています

パッド配置（クリックで別画面に表示します）

資料

製造元希望小売価格：9.00ポンド（税別）
製造元の販売ページ：https://shop.pimoroni.com/...

商品コード: PIMORONI-PIM722
