![SOP IC変換用基板SOP0.65ピッチ→2.54ピッチMAX48PIN[RoHS]](/PRODUCTS/CATALOG/S/ssp64a.png)

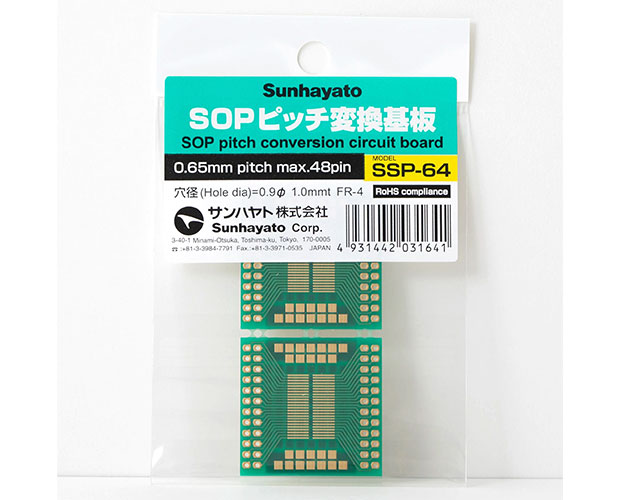

SOP IC変換用基板SOP0.65ピッチ→2.54ピッチMAX48PIN[RoHS]
SSP-64
| web販売価格 : | ￥1,009(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | サンハヤト |
| 商品コード : | ECM31A |
| 品名／型番 : | SOP IC変換用基板SOP0.65ピッチ→2.54ピッチMAX48PIN[RoHS] / SSP-64 |
| 定価 : | ￥1,020 |
| 登録日 : | 2014.12.22 |
概要

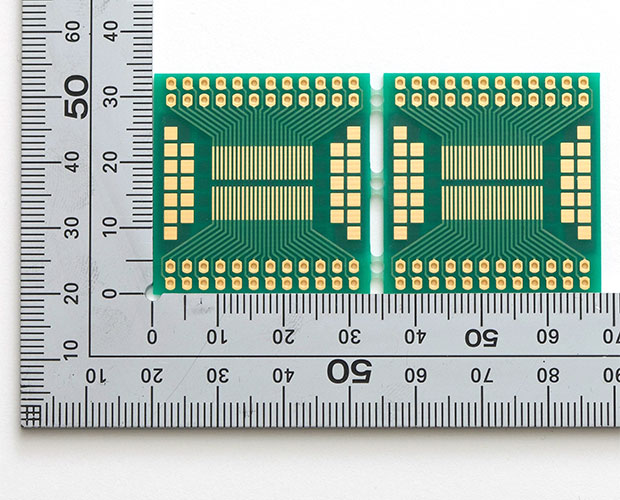

表面実装用IC(SOP)をユニバーサル基板などの2.54mmピッチのスルホールに変換する基板。実装するICはピッチ0.65mm、最大48ピンまで対応。
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=ECM31A
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=ECM31A
詳細
●寸法：33.65×68.04mm
●材質・板厚：両面・ガラスエポキシ1.0t
●仕上処理：スルホール金メッキ レジスト
●外周ランド：2.54mmピッチ穴径0.9φ

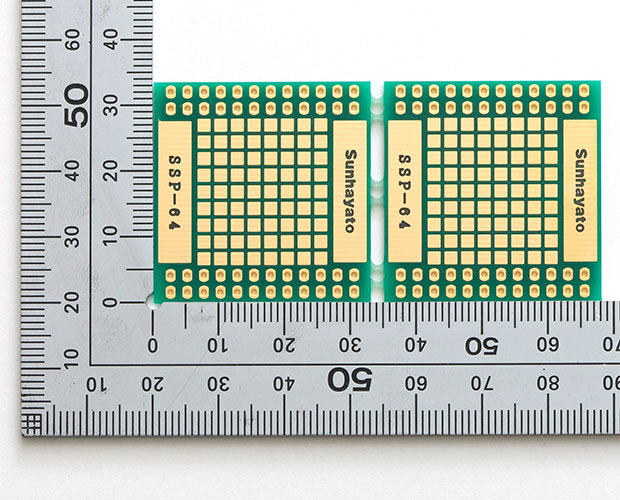

●裏面：2.54mmピッチ面実装用ランド
●備考：0.65mmピッチ Max.48ピンIC用2枚続き
●変換基板の使用方法
・基板の中央にICをハンダ付けし周辺のランドから配線を引き出します
・ピン数の少ないICはパターン中央部をご使用ください
・ピン配列等により搭載できないICがありますのでご注意願います
●材質・板厚：両面・ガラスエポキシ1.0t
●仕上処理：スルホール金メッキ レジスト
●外周ランド：2.54mmピッチ穴径0.9φ
●裏面：2.54mmピッチ面実装用ランド
●備考：0.65mmピッチ Max.48ピンIC用2枚続き
●変換基板の使用方法
・基板の中央にICをハンダ付けし周辺のランドから配線を引き出します
・ピン数の少ないICはパターン中央部をご使用ください
・ピン配列等により搭載できないICがありますのでご注意願います
