LEDチェッカー USB-C【キット】
LED-UC50
| web販売価格 : | ￥1,320(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 83 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 共立電子産業 |
| ブランド : | ワンダーキット(WonderKit) |
| 商品コード : | 402816 |
| 品名／型番 : | LEDチェッカー USB-C【キット】 / LED-UC50 |
| 登録日 : | 2025.3.28 |
| 製品情報 : | 詳細資料/PDF |

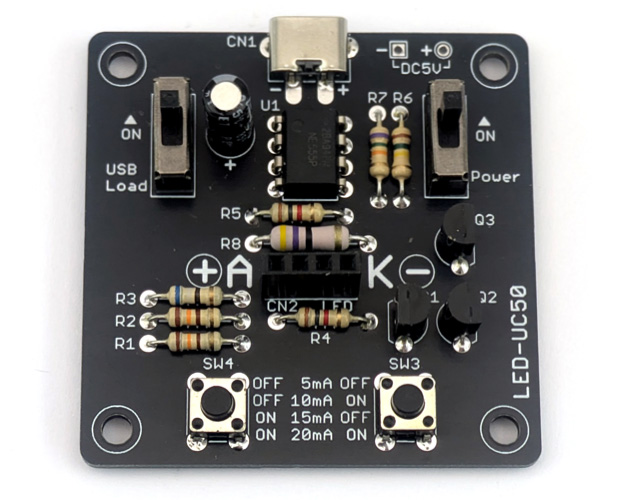

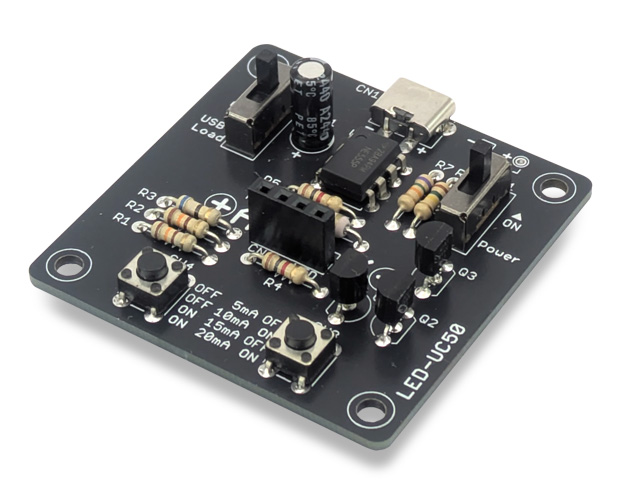

概要
USB電源で動作！4段階の定電流でLEDの明るさをチェック
・トランジスタ2石の定電流回路により、LEDの発光色や特性にかかわらず、一定の電流で点灯チェックができるLEDチェッカーです。
・点灯電流は押しボタンスイッチにより「5mA」「10mA」「15mA」「20mA」の4通りから選択できます。
電流と明るさの関係を確認する際に便利です。LEDの良否確認や、＋−極性確認にもお役立ていただけます。
・電源コネクタはUSB-C（USB Type-C）ソケット仕様で、ACアダプターやモバイルバッテリー等、USB出力の各種電源が使用できます（電源は別売です）。
・一定周期で瞬間的に大電流を消費するUSB負荷回路を搭載し、オートスリープ機能を備えるモバイルバッテリーでも連続使用できます（全ての機種での動作は保証いたしておりません）。
・テスト用LEDと、給電用ケーブル（USB-A - USB-C）が付属します。
・トランジスタ2石の定電流回路により、LEDの発光色や特性にかかわらず、一定の電流で点灯チェックができるLEDチェッカーです。
・点灯電流は押しボタンスイッチにより「5mA」「10mA」「15mA」「20mA」の4通りから選択できます。
電流と明るさの関係を確認する際に便利です。LEDの良否確認や、＋−極性確認にもお役立ていただけます。
・電源コネクタはUSB-C（USB Type-C）ソケット仕様で、ACアダプターやモバイルバッテリー等、USB出力の各種電源が使用できます（電源は別売です）。
・一定周期で瞬間的に大電流を消費するUSB負荷回路を搭載し、オートスリープ機能を備えるモバイルバッテリーでも連続使用できます（全ての機種での動作は保証いたしておりません）。
・テスト用LEDと、給電用ケーブル（USB-A - USB-C）が付属します。
詳細
【製品仕様】
●電源：DC5V（DC4.5〜5.5V可）
・供給端子：USB-C ソケット（CN1）
・USB-A − USB-C ケーブル（長さ約1m）1本付属
●消費電流：
・待機時：最大約10mA
・LEDチェック時（20mA）：最大約30mA
●LEDチェック回路：
・定電流回路：1回路
・点灯電流：約5mA / 約10mA / 約15mA / 約20mA （SW3，SW4の操作で切り替え）
●機能：モバイルバッテリーのオートスリープを阻止
※一部、阻止機能が働かない場合があります。
●基板サイズ：50（W）×50（D）×13（H）mm（ハンダ面突起含まず）
●電源：DC5V（DC4.5〜5.5V可）
・供給端子：USB-C ソケット（CN1）
・USB-A − USB-C ケーブル（長さ約1m）1本付属
●消費電流：
・待機時：最大約10mA
・LEDチェック時（20mA）：最大約30mA
●LEDチェック回路：
・定電流回路：1回路
・点灯電流：約5mA / 約10mA / 約15mA / 約20mA （SW3，SW4の操作で切り替え）
●機能：モバイルバッテリーのオートスリープを阻止
※一部、阻止機能が働かない場合があります。
●基板サイズ：50（W）×50（D）×13（H）mm（ハンダ面突起含まず）
